液壓係統油液溫升計算及冷卻器選型

摘要: 介紹了液壓係統的係統損耗功率及油液溫升的計算。通過對兩種冷卻器的比較, 提出了正確的選型方法。

關鍵詞: 液壓係統; 油液溫升; 冷卻器; 損耗功率

1 前言

液壓係統的壓力、容積和機械損失構成總的能量損失, 這些能量損失都將轉化為熱量, 使係統油溫升高。油溫的變化將直接影響液壓元件的壽命; 油溫升高將使油液氧化, 加速油液的變質; 油溫過高還嚴重影響液壓油的穩定性, 進而影響液壓係統的壽命和傳動效率。為此, 應該對係統進行發熱與溫升計算, 以便對係統溫升加以控製。下麵對液壓係統的發熱量及溫升計算和冷卻器的選擇予以介紹。

2 係統損耗功率和溫升計算

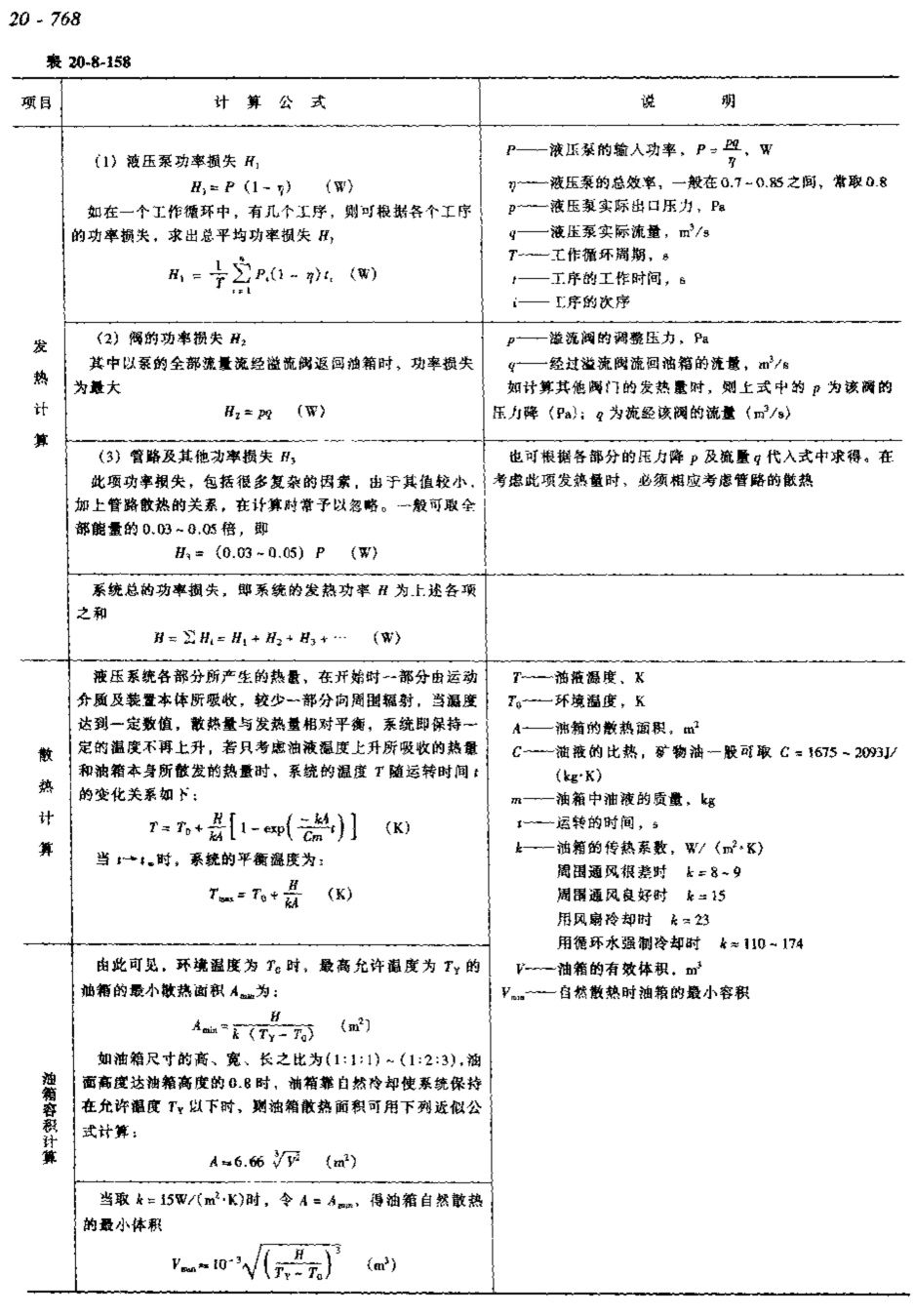

2.1 損耗功率計算

液壓係統發熱的主要原因是由液壓泵和執行器的功率損失以及溢流閥的溢流損失造成的。

其係統的損耗功率即發熱功率為:

H=P( 1- η)

式中:

P—係統泵組的總驅動功率;

η—係統效率。

η=ηP

ηC

ηA

其中:

ηP

—液壓泵的效率, 可從產品樣本中查到;

ηA

—液壓執行器總效率, 液壓缸一般取0.9～0.95;

ηC

—液壓回路的效率。

ηC=

Σp1 q1

ΣpP qP

式中:

Σp1 q1 —各執行器負載壓力和負載流量即輸入流量乘積的總和;

Σpp qp —各液壓泵供油壓力和輸出流量乘積的總和。

係統的損耗功率即發熱功率H 也可按下式估算, 由於熱能的損耗總量約占泵組驅動功率的15%～30%, 因此:H=( 15%～30%) P

2.2 油液溫升計算

液壓係統中產生的熱量H, 由係統中各個散熱麵散發至空氣中, 其中油箱是主要散熱麵。因為管道散熱麵積相對較小, 且與其身的壓力損失產生的熱量基本平衡, 故一般略去不計。當隻考慮油箱散熱時, 其散熱量HO 可按下式計算:HO=KAΔt

式中:

K—散熱係數[ W(/ m2·℃) ] , 計算時可選用推薦值: 當通風很差( 空氣不循環) 時, K=8[ W/( m2·℃) ] ; 通風良好( 空氣流速為1m/s 左右)時, K=14～20[ W(/ m2·℃) ] ; 風扇冷卻時,

K=20～25[ W(/ m2·℃) ] ; 用循環水冷卻時,K=110～175[ W(/ m2·℃) ] 。A—油箱散熱麵積, m2;Δt—係統溫升, 即係統達到熱平衡時油溫與環境溫度之差。一般工作機械Δt≤35℃; 工程機械Δt≤40℃; 數控機床Δt≤25℃。當係統產生的熱量H 等於其散發出去的熱量HO 時, 係統達到平衡, 此時:

Δt=

H

KA ( 1)

當六麵體油箱長、寬、高比例為1∶1∶1～1∶2∶3 且液麵高度是油箱高度的0.8 倍時, 其散熱麵積的近似計算式為:

A=0.065 V2 3" ( 2)

由式( 1) 和( 2) 可導出:

Δt=

H

0.065KA V2 3"

式中:

V—油箱的有效容量, L。

若計算結果超出允許值並且適當加大油箱散熱麵積仍不能滿足要求時, 則應采取風扇強製散熱或加冷卻器。

3 冷卻器的選擇

若係統長時間運轉( 多班次連軸轉) , 或出現環境溫度過高等散熱問題, 均可采用外裝冷卻器解決。

重工與起重技術

HEAVY INDUSTRIAL & HOISTING MACHINERY

No.4 2007

Serial No.16

2007 年第4 期

總第16 期

- 26-

重工與起重技術

HEAVY INDUSTRIAL & HOISTING MACHINERY冷卻器包括油- 氣冷卻器和油- 水冷卻器兩種形式。這兩種形式各有優缺點: 油- 氣冷卻器安裝成本低、維修方便, 電機和電壓可自由選取, 不會對液壓係統造成損害; 但它比油- 水冷卻器單元機組的體積大, 易產生噪音, 受環境溫度影響較大。油- 水冷卻器利用冷卻水散熱, 因此現場要有一定的水源, 當冷卻水溫度一定時, 它有固定的冷卻能力, 而與環境溫度上升無關, 與油- 氣冷卻器相比, 在相同冷卻能力的情況下, 其體積更小, 但冷卻水有滲漏的可能, 也可能進入液壓油, 損害設備。選擇油- 氣冷卻器時隻要滿足其冷卻功率Pv=( 15%～30%) P, 再根據相應的產品樣本即可查得冷卻器的型號規格。

選擇油- 水冷卻器時的主要參數是換熱麵積AT

AT=

H- Ho

KΔtm

式中:

Δtm —對數平均溫差, 即:

Δtm=

( T1 - t2) -( T2 - t1)

ln( T1 - t2) -( T2 - t1)

其中:

T1、T2—液壓油液進出口溫度, ℃;

t1、t2—冷卻水進出口溫度, ℃。

4 結束語

液壓係統的設計計算包括係統壓力損失、係統效率、係統發熱與溫升及液壓衝擊等。其計算的目的是驗算液壓係統的技術性能, 從而對液壓係統的設計質量作出評價。如果發生矛盾, 則應對液壓係統進行修正或改變液壓元件規格。我公司設計人員根據多年的實踐經驗, 對油液溫升問題做了詳細地分析研究, 所選擇的冷卻器型號規格, 均達到了很好的冷卻效果, 延長了液壓油液的使用壽命, 減輕了對液壓元件的損害, 因而, 延長了整套設備的使用壽命, 為用戶節省了大量的維修與維護費用。
