數控弧線下調式30x2500四輥卷板機液壓係統的優化

竇高強。車小霞

(天水鍛壓機床(集團)有限公司guojiaji技術中心，甘肅天水741020)

摘要：本文對30x2500四輥卷板機液壓係統的原理進行分析，針對實際使用中出現的下輥和兩側輥油缸及前側油缸在卸荷下行時產生)中擊問題作了部分改進，取得了滿意的效果。

關鍵詞：機械設計；四輥卷板機；液壓係統；改進；衝擊

中圖分類號：TG333．2+4

文獻標識碼：B

1係統存在的問題及原因分析

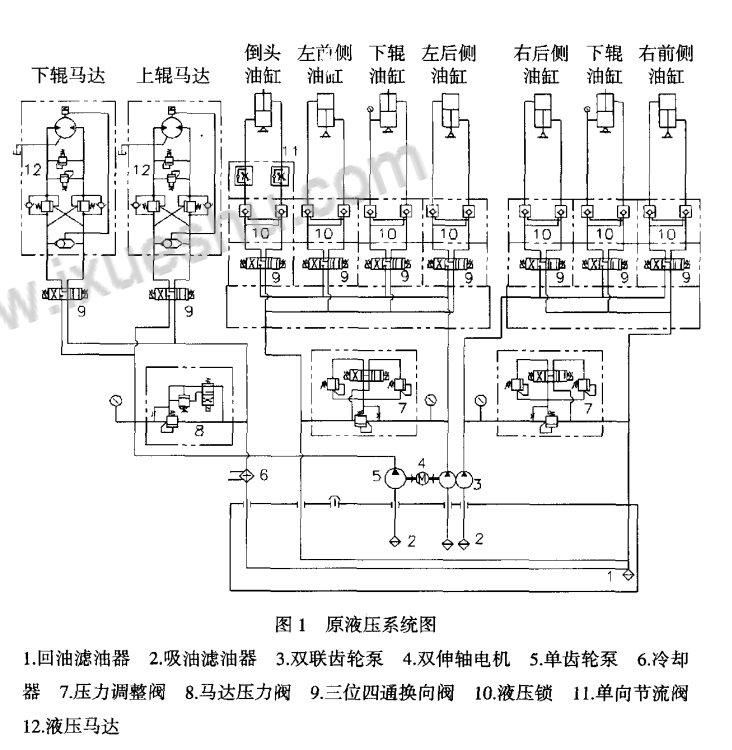

    四輥卷板機屬金屬板料彎曲、校平不可缺少的設備，其彎曲鋼板Max寬度2500mm，彎曲鋼板Max厚度為30mm。原液壓係統如圖1所示。從使用過程來看存在著液壓係統下輥和兩側輥油缸及前側油缸在保壓結束卸荷下行時產生衝擊的問題。

    從液壓係統設計原理上來看，該液壓係統采用了三位四通換向閥卸荷的回路，該係統在保壓結束時，油缸在工進結束後切換到卸荷下行時瞬問由於油缸下腔帶壓換向進而產生衝擊。

2優化方案

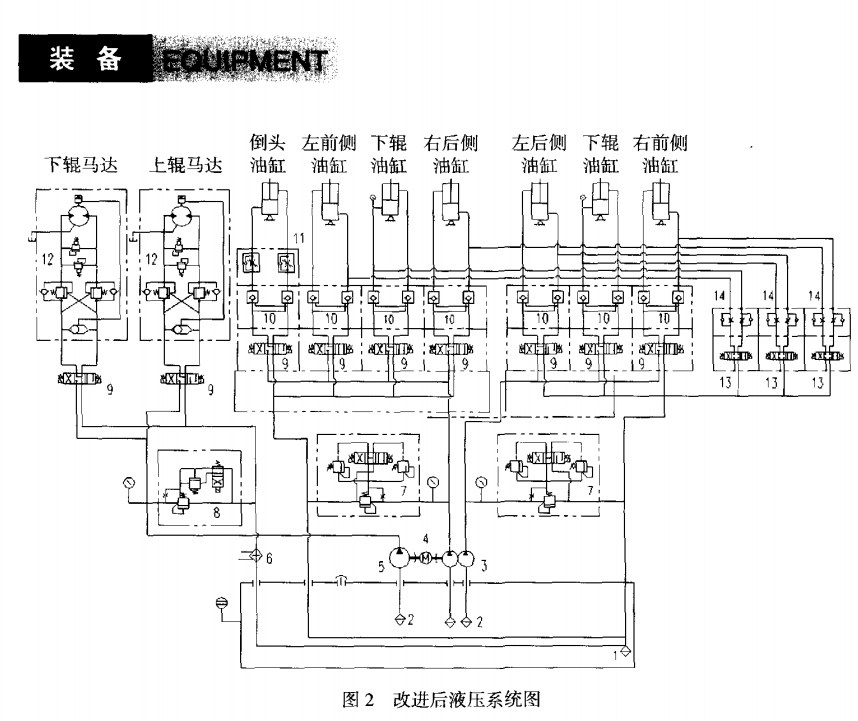

    改進後的液壓係統原理圖如圖2所示。優化後的係統從安全性方麵更加可靠，更加實用。係統集成在一起不僅外觀美觀，而且解決了在保壓結束時由於卸荷而產生抖動與衝擊問題。

3優化後的工作過程

    下腔工進結束後增加了下腔單獨卸荷三位四通換向閥13，工進結束後該閥先帶電0．5s使其壓力油進行卸荷，再進行下腔回油。解決了係統在工進完成後，因油缸換向閥下腔帶有壓力，下腔油液無法在換向的瞬間回油而引起的衝擊和抖動現象。在油缸上增加編碼器(帶有兩個點)，可以通過電氣元件的檢測使相關的電子開關導通相應的電磁閥動作，使油缸在上升、下行、工進瞬間升壓並向需要的油缸相應的補液產生平衡而達到油缸同步，使油缸完成動作。工進完成後，當電氣元件反饋的壓力信號的壓力高於設定的壓力時，電氣反饋電壓控製的電磁閥13帶電來卸荷，使係統的油液保持在的狀態，減少了衝擊，返程到下始點時，所有的閥斷電。

    優化後的液壓係統，卸荷的控製油路與主油路分開控製，但係統之間沒有用管路連接而是用集成塊之間的油路來連接，減少了泄漏，也為維修和查找問題提供了方便，也可迅速而無衝擊地進行操作。在考慮閥的動作響應時，不能忽略高壓管道內的可壓縮性。控製油路用液壓邏輯閥塊直接安裝在該機器的上部，以減少管道長度並能夠使係統得到快速響應，通過專門的靈敏度和穩定性試驗，使其動作滯後僅為O．3s，包括電氣、檢測係統在內的係統的總滯後不大於O．05s，比原來縮短了半個數量級，為提高係統性能創造了條件。為了使係統在有載與無載兩種狀態下工作，采用了數顯屏來控製換向閥進行卸荷，使卸荷更加平穩可靠。

    上述技術改造取得了顯著的經濟效果，機床更加平穩可靠，消除了在工進與卸荷切換時的抖動與衝擊現象；新係統采用了數顯屏調節方式，實現了有工件與無工件的自動調節，係統更加自動化；新係統具有很高的穩態精度及較好的動態性能指標，比原來的穩態精度調高了一個數量級；新係統允許以卷板機的Max速度加載，操作更加方便；改進後的係統的負載能力提高了30％，使係統對於偏心力矩的超負荷具有較大的能力儲備，而原係統常因超負荷而停車；優化後的係統提高了油泵的使用壽命，降低了油溫，保證了係統長時間連續運轉。

    綜上所述，優化後的係統提高了整機的生產效率，提高了機床的穩定性，維修更加方便，取得了顯著的經濟效益。

【參考文獻】

[1]秦建華．參數化設計在卷板機設計中的應用[J]．鍛壓裝備與製造技術，1999，34(2)．

[2]雷天覺，主編．液壓工程設計手冊[M】．北京：機械工業出版禮，1979．

[3]張雲龍，閻祥安．基於LINUX的卷板機數控係統的研究與開發[J]．鍛壓裝備與製造技術，2003，38(6)．

[4]喬波，雷步芳，付建華，等．對稱式三輥卷板機厚板壓彎工藝參數分析[J].重型機械．2013，(2)．

Optimization of hydraulic system for CNC30x2500 arc low adjusting mode four-roller bending machine

DOU Gaoqiang，CHEXiaoxia

(State—level Technical Center,Tianshui Metalforming Machine Tool(Group)Co.,Ltd.,

Tianshui 741020，Gansu China)

Abstract：The principle of hydraulic system for 30x2500 four-roller bending machine has been introduced in the text.Some improvement has been adopted to the impacting issues during unloading down process of down roller,both side cylinder  front side cylinder，which has a satisfied effect.

Keywords：Four-roller bending machine；Improvement of hydraulic system；Impact
