兩輥數控液壓卷板機的應用及工作原理

兩輥卷板機是金屬板材卷曲和彎曲圓筒之用，它主要用於卷製板材，快速批量製造薄壁，通風管道、煙筒、過濾器、汽車排氣管、儲液儲氣罐等待，是鍋爐造船、石油化工、水泥、電機及機器製造中的主要設備之一。

兩輥數控液壓自動卷板機，彎曲改變了三輥卷板機與四輥卷板機的對板材卷製的方法，避免了板材板材對中、預彎、卷製、校圓等工藝過程，操作方便，無直邊，一次成型，效率高。

三輥卷板機與四輥卷板機對鋼板的卷製過程必須通過以下過程：

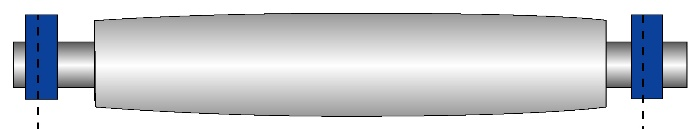

1、 板材的中心必須與卷板機的工作輥的中心重合，因為卷板機在設計製造過程中避免工作輥在卷製過程中產生擾度變形，將工作輥設計成腰鼓型如下圖一所示。

圖一

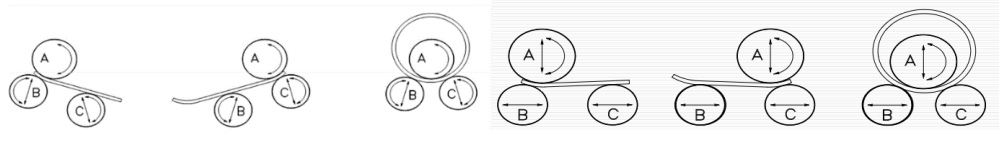

2、 板材的預彎與卷製示意圖如圖二

圖二

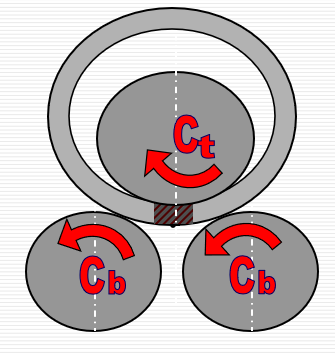

3、 圓筒校圓示意圖如圖三

圖三

然而兩輥數控自動卷板機完全改變了三輥卷板機與四輥卷板機對板材的卷製工藝。可以一次成型切圓度好。兩輥卷板機上輥為剛性輥，下輥為柔性輥（工作輥表麵為聚酯）。上輥在下輥的擠壓下對下輥表麵的聚酯有一定的徑向凹型變形，當鋼板被送入上輥與下輥之間旋轉時就會被兩輥對滾卷製成圓筒如圖四所示。兩輥卷板機的結構設計簡如圖五所示，兩輥數控卷板機有上下兩輥工作輥。下輥為柔性工作輥，上升下降並且提供旋轉扭矩，上升下降有液壓油缸控製，旋轉有液壓馬達與行星減速直接耦合提供旋轉扭矩。，上輥為剛性工作輥，是從動輥，固定安裝在機床機架上。當下輥上升與上輥接觸時，上輥將隨著下輥一起旋轉，塑性金屬板材通過卷板機上輥與下輥直接時，金屬板材就卷製成所需的圓筒。筒體卷製完成後，通用液壓油缸下降下輥，上輥鎖頭（翻倒頭）打開，即可推出或取出卷製的筒體。

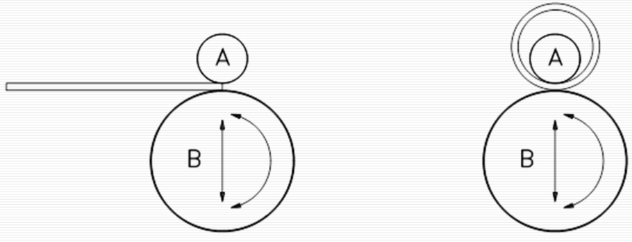

圖四

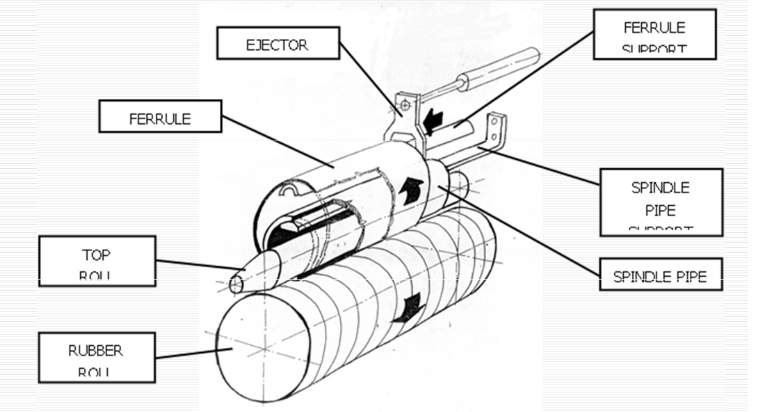

圖五
